Du möchtest deine erste elektronische Schaltung mit Fritzing zeichnen. Dafür brauchst du zunächst die passende Programmversion und eine saubere Installation. Das ist auf Windows, macOS und Linux möglich.
In dieser Anleitung gehen wir langsam vor. Lies zuerst den Abschnitt für dein Betriebssystem. Danach lernst du die wichtigsten Bereiche beim ersten Programmstart kennen.
Kurz gesagt: Lade Fritzing von der offiziellen Website, wähle die Version für dein Betriebssystem und teste nach der Installation ein kleines Beispielprojekt.
Bevor du Fritzing installierst
Prüfe zuerst drei Dinge:
- Welches Betriebssystem verwendest du?
- Ist dein System 64-Bit-fähig?
- Darfst du Programme installieren oder brauchst du die Freigabe einer Lehrkraft?
Die aktuelle Version ist zum Stand dieses Beitrags Fritzing 1.0.8 vom 12. August 2026. Die unterstützten Systemversionen können sich ändern. Vergleiche deshalb vor dem Download immer die Angaben auf der offiziellen Release-Seite.
Verwende keine zufälligen Downloadportale. Dort werden manchmal alte Versionen oder zusätzliche Installationsprogramme angeboten, die du nicht brauchst.
Fritzing unter Windows installieren
Für aktuelle Windows-Systeme gibt es einen normalen Installer.
- Öffne die offizielle Fritzing-Downloadseite.
- Wähle die Windows-Version.
- Lade die Installationsdatei herunter.
- Öffne die Datei mit einem Doppelklick.
- Bestätige die Windows-Sicherheitsabfrage nur, wenn als Quelle Fritzing erkennbar ist.
- Folge den Schritten des Installationsprogramms.
- Starte Fritzing über das Startmenü.
Der Installer kann Administratorrechte verlangen. Er kann außerdem benötigte Microsoft-Komponenten ergänzen. Auf einem Schulcomputer erledigt das normalerweise die zuständige Administration.
Fritzing 1.0.8 wird offiziell als 64-Bit-Version angeboten. Sehr alte 32-Bit-Systeme benötigen eine ältere Fritzing-Ausgabe und sollten nicht ohne Prüfung aktualisiert werden.
Fritzing unter macOS installieren
Auf dem Mac wird Fritzing als DMG-Datei bereitgestellt.
- Lade die macOS-Version von der offiziellen Website.
- Öffne die heruntergeladene DMG-Datei.
- Ziehe Fritzing in den Ordner „Programme“.
- Öffne anschließend den Programme-Ordner.
- Starte Fritzing.
Die aktuelle Ausgabe läuft auf neueren Intel-Macs und Macs mit Apple-Chip. Bei einem älteren macOS musst du prüfen, welche Fritzing-Version noch unterstützt wird.
Wenn macOS den ersten Start blockiert, öffne die Systemeinstellungen und prüfe den Bereich „Datenschutz & Sicherheit“. Erlaube das Programm nur, wenn du es wirklich von der offiziellen Fritzing-Seite geladen hast.
Fritzing unter Linux installieren
Für Linux wird Fritzing als AppImage angeboten. Ein AppImage ist eine einzelne ausführbare Datei. Es muss meist nicht klassisch installiert werden.
- Lade das AppImage für deine Prozessorart herunter.
- Speichere es in einem gut auffindbaren Ordner.
- Öffne die Dateieigenschaften.
- Erlaube das Ausführen der Datei als Programm.
- Starte das AppImage.
Alternativ kannst du die Ausführungsberechtigung im Terminal setzen:
chmod +x fritzing-1.0.8-*.AppImage
Danach startest du die Datei mit einem Doppelklick oder über das Terminal.
Einige Linux-Systeme benötigen zusätzlich FUSE beziehungsweise libfuse2. Die genaue Anweisung hängt von deiner Distribution ab. Verwende dafür die offizielle Linux-Anleitung und frage auf einem Schulgerät vorher die Administration.
Fritzing 1.0.8 bietet neben einer x86-64-Ausgabe auch eine ARM64-Ausgabe für aktuelle ARM-Systeme. Ein Raspberry Pi benötigt dafür ein ausreichend neues 64-Bit-Betriebssystem. Was ein Raspberry Pi ist, erklärt unser Beitrag Raspberry Pi einfach erklärt.
Warum kostet der offizielle Download Geld?
Fritzing ist ein Open-Source-Projekt. Der Quellcode ist offen zugänglich. Der fertig gebaute und bequem angebotene Download wird über einen finanziellen Beitrag bereitgestellt. Dieser Beitrag unterstützt die Weiterentwicklung.
„Open Source“ bedeutet also nicht automatisch, dass jeder fertige Download kostenlos angeboten werden muss. Wer technisch erfahren ist, kann den Quellcode untersuchen und selbst bauen. Für Anfänger ist der offizielle Download deutlich einfacher.
Der erste Start

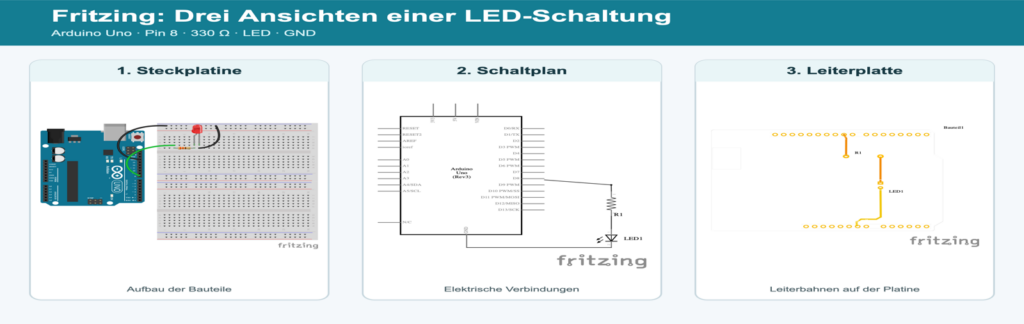

Nach dem Öffnen siehst du die Arbeitsfläche von Fritzing. Oben kannst du zwischen den drei Projektansichten wechseln:
- Steckplatine für einen anschaulichen Aufbau
- Schaltplan für elektrische Symbole
- Leiterplatte für ein PCB-Layout
An der Seite findest du die Bauteilebibliothek. Dort liegen zum Beispiel Widerstände, LEDs, Steckbretter und Mikrocontroller-Boards. Der Inspektor zeigt die Eigenschaften des ausgewählten Bauteils.
Öffne zum Test ein mitgeliefertes Beispiel. So erkennst du schnell, ob Bauteile und Ansichten korrekt geladen werden.
Ein guter erster Test
Erstelle noch keine große Schaltung. Teste zuerst diese kleinen Schritte:
- Neues Projekt öffnen.
- Ein kleines Steckbrett auf die Fläche ziehen.
- Einen Widerstand aus der Bauteilebibliothek einsetzen.
- Den Widerstand drehen.
- Seinen Wert im Inspektor ändern.
- Das Projekt unter einem neuen Namen speichern.
- Fritzing schließen und die Datei erneut öffnen.
Wenn das funktioniert, ist die grundlegende Einrichtung abgeschlossen.
Wo werden Projekte gespeichert?
Fritzing-Projekte tragen normalerweise die Dateiendung .fzz. Lege für deine Projekte einen eigenen Ordner an, zum Beispiel:
Dokumente/Elektronik/Fritzing
Verwende klare Namen wie led-test-v01.fzz. So erkennst du auch später, was in der Datei steckt. Speichere größere Änderungen als neue Version. Dann kannst du bei einem Fehler zu einem älteren Stand zurückkehren.
Typische Probleme beim Installieren
Das Programm startet nicht
Prüfe, ob du die richtige Version für Betriebssystem und Prozessor geladen hast. Starte den Computer neu und lies die aktuellen bekannten Probleme auf der Fritzing-Website.
Unter Linux passiert beim Doppelklick nichts
Meist fehlt die Ausführungsberechtigung. Setze sie in den Dateieigenschaften oder mit chmod +x. Prüfe außerdem, ob FUSE benötigt wird.
Bauteile fehlen oder laden sehr langsam
Warte den ersten Start vollständig ab. Verwende eine aktuelle Version und verschiebe nicht einzelne Dateien aus dem Programmordner. Eigene Bauteile solltest du zusätzlich sichern.
Die Oberfläche ist zu klein oder zu groß
Prüfe die Anzeige- und Skalierungseinstellungen deines Betriebssystems. Aktuelle Fritzing-Versionen unterstützen hochauflösende Bildschirme besser als alte Ausgaben.
Sinnvolle Einstellungen für den Unterricht
- Verwende für alle Lernenden möglichst dieselbe Fritzing-Version.
- Lege einen gemeinsamen Projektordner fest.
- Gib eine klare Regel für Dateinamen vor.
- Speichere Originaldateien und exportierte Bilder getrennt.
- Installiere neue Bauteile nur, wenn sie wirklich benötigt werden.
So lassen sich Projekte leichter austauschen und Fehler besser nachvollziehen.
Sicher arbeiten
Die Installation selbst verändert keine reale Schaltung. Beim späteren Nachbauen gelten trotzdem wichtige Regeln:
- Verdrahte nur im spannungsfreien Zustand.
- Prüfe Plus, Minus und die erlaubte Spannung.
- Arbeite niemals direkt an Netzspannung.
- Frage nach, bevor du unbekannte Bauteile anschließt.
Fazit
Fritzing lässt sich auf aktuellen Windows-, macOS- und Linux-Systemen installieren. Entscheidend sind die richtige Programmversion, eine vertrauenswürdige Downloadquelle und ein kleiner Test nach dem ersten Start.
Wenn das Programm läuft, musst du noch nicht jedes Werkzeug verstehen. Im nächsten Teil lernst du, wie Fritzing funktioniert und wie die drei Ansichten zusammenarbeiten.
Häufige Fragen
Muss ich Fritzing online benutzen?
Nein. Fritzing ist ein Desktopprogramm. Nach Download und Installation kannst du normale Projekte lokal bearbeiten.
Gibt es Fritzing für Tablets oder Smartphones?
Die reguläre Fritzing-Anwendung ist für Desktopbetriebssysteme gedacht. Für ein Tablet benötigst du andere Werkzeuge oder einen entfernten Zugriff auf einen Computer.
Kann ich mehrere Fritzing-Versionen gleichzeitig verwenden?
Das ist technisch teilweise möglich, kann aber bei Einstellungen und Bauteilen zu Verwechslungen führen. Im Unterricht sollte möglichst eine einheitliche Version verwendet werden.
Wo finde ich Hilfe bei einem Fehler?
Nutze zuerst die offiziellen Installationshinweise, die bekannten Probleme und das Fritzing-Forum. Notiere deine Version, dein Betriebssystem und die genaue Fehlermeldung.
